intro_bl100

本製品は、バッテリーの電流・電圧・温度・接点信号を取得しバッテリーの状態をモニタリングする装置です。
本製品で取得したデータはクラウド・サービスを通じてアマノのIot Platformに送られ蓄積・分析されます。
お客様はIot Platformで分析されたデータをパソコンやスマートフォンで閲覧したり、メールサービスを受信することで、バッテリーのメンテナンス業務の効率化が可能になります。

次世代高速通信回線を利用することで、いつでも、どこでもバッテリーを監視でき、バッテリー異常時にはメールでお知らせします。

またシンプルな設計をすることで、低価格を実現し、クラウドシステムで継続的に正しく監視、管理することによって、バッテリーを長くご使用いただくことができます。

特徴

  • ⼊⼒信号は4系統、電源は+/-で、プラス側は電圧監視
  • ⼊⼒信号4系統、電源プラス側に⼊⼒される電圧をマイコンでAD変換、AD変換値を測定データに変換
  • 測定データはアマノが管理する新規Webサーバーへ伝送
  • 測定データの伝送はLTE回線を利⽤
20A0302_2021-09-01~2022-01-25

電流値計測(BL-200新機能)

BL-200では、新たに電流値計測が可能となりました。

寿命予測

鉛の1,200サイクルを基準とした、各バッテリーの取得可能容量を割り出し、取得した放電量から寿命予測が可能。

適正なバッテリー運用/車両配置

各車両がどれだけの作業を行っているのか、今回追加された、放電量、最低電池残量、充電回数の各項目から適正なバッテリー運用がされているかの判断が可能。

LTE次世代高速通信回線

高速、大容量、低遅延などの特長があり、モバイル端末やPCがあれば、常にバッテリーを遠隔監視できます。

高信頼性測定

国内で培った長年のノウハウを活かし、独自の遠隔監視、測定方式により、低価格ながら安定した高い測定精度を実現しています。

バッテリー遠隔監視と警告

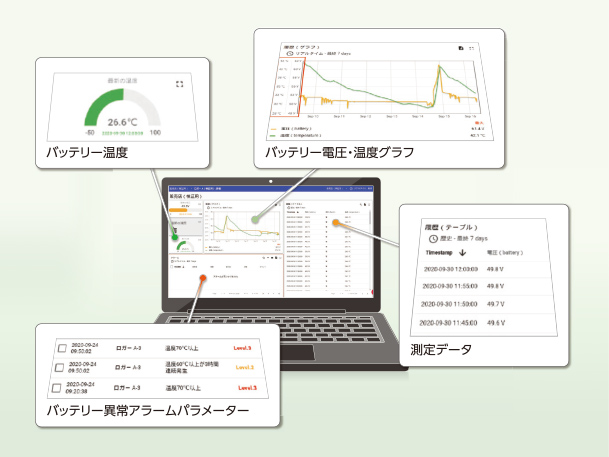

取得したバッテリー情報は、パソコンやスマートフォンで閲覧することができ、バッテリー異常時にはメール通知を受けることも可能です。BL-200の場合、バッテリーの短命化につながる過充電や長時間連続充電、長期間未充電、過放電、液不足などの各種アラートメールを受け取ることができます。

データはクラウドへ自動送信

インターネット環境があれば、モバイル端末やPCでのデータ収集が可能になります。
また、クラウドサービス「SORACOM」へデータを自動送信することで、いつでも、どこでもデータにアクセスできます。

分かりやすいデータ解析

従来の製品は機能が多すぎて分かりにくい為、解析に時間がかかったり、原因の特定が困難でしたが、この「BL-200」はクラウドに吸い上げたデータをシンプルかつ分かりやすくしました。クラウドにアップされたデータはCSVファイルとして出力でき、既存のデータから最大値や最小値、平均値、清算値などを計算して記録データの管理・分析が効率的に行えます

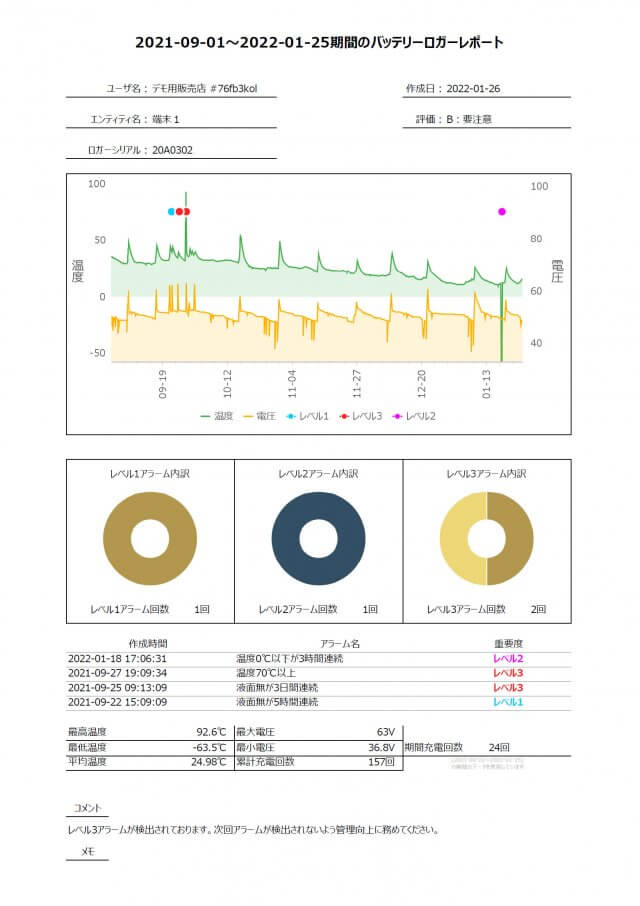

解析データのレポート出力

クラウドに蓄積されたデータは、出力したい期間を選択すればレポート(WEBイメージ/PDF/Excel)として出力可能です。

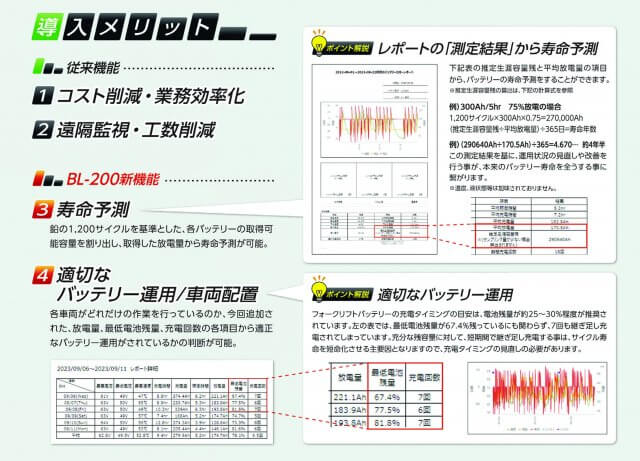

導入メリット

導入メリット

【従来機能】
・ コスト削減・業務効率化
・ 遠隔監視・工数削減

【BL-200新機能】
・ 電流値計測による寿命予測
・ レポート分析による適正なバッテリー運用/車両配置

要項

基本機能概要
機能 概要
測定データ バッテリーと信号⼊⼒を5分間隔で測定する。測定したデータは2時間ごとにまとめて送信する。
通信失敗した場合は1回のみ再送を⾏う。
再送しても送信できない場合は2時間後の次の送信タイミングでまとめて送信する。
最⼤で2500回分の測定データを保存可能とする。
検査データ ⼯場検査時に製品シリアル№とInternational Mobile Equipment Identity
(IMEI)を送信する事により通信検査の判定を⾏う。
時計同期 WEBサーバーから⽇時データを受信する事で時計同期を⾏う。
LED表示 電源状態、通信状態、バッテリー液⾯状態をLEDに表示する。

要項

動作環境
項目 仕様
動作電圧 DC12V〜DC150V
動作温度 -20℃〜+70℃(⾮動作時-20℃ 〜 85℃程度)
温度 動作時30%RH 〜 90%RH程度,結露無きこと
(⾮動作時10%RH 〜 90%RH程度,結露無きこと)
外郭保護 IP54
設置制限

⼀般的な設置制限として,以下の場所には設置不可。

  • 直射⽇光に⻑時間暴露される場所
  • 電⼦レンジなどの強い電磁波を発⽣する装置に近い場所。

要項

製品仕様
項目 仕様
対象バッテリー 12V / 24V / 36V / 48V / 70V / 72V / 80V
⼊⼒信号 4系統(液⾯センサー、温度センサー、パイロット信号、予備1、予備2)
通信インターフェース 4G通信(対応SORACOM)
メモリー保持機能 なし
入力電源

バッテリー

消費電力(消費電流)

最⼤7W、待機時0.5W(2時間に⼀度4G通信をした場合)

質量

90g(本体のみ、接続ケーブル含まず)

拡張機能

拡張機能なし

ユーザーI/F

LEDx3
橙LED:電源⼊⼒確認、⻩LED:4G通信動作確認、緑/⾚:液⾯センサ動作確認
